Гибкий провод стекловолокна мультимодный к однорежимному  Руководство заплаты волокна режима подготовляя

Режим подготовляя Patchcords

Описание

Режим подготовляя Patchcord конструирован для пользы в решении локальных сетей 1000BASE-LX гигабита.

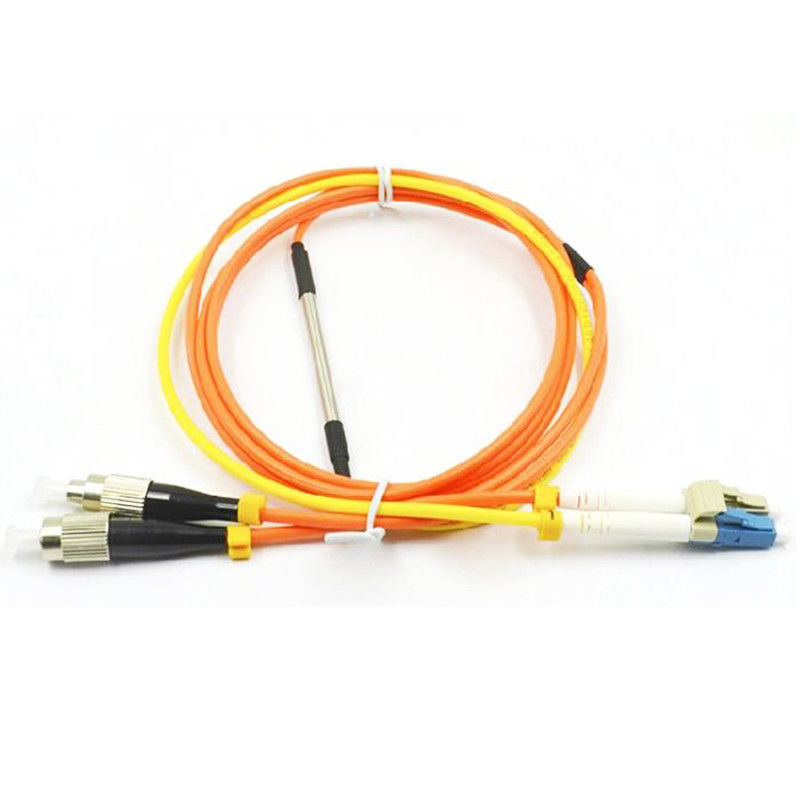

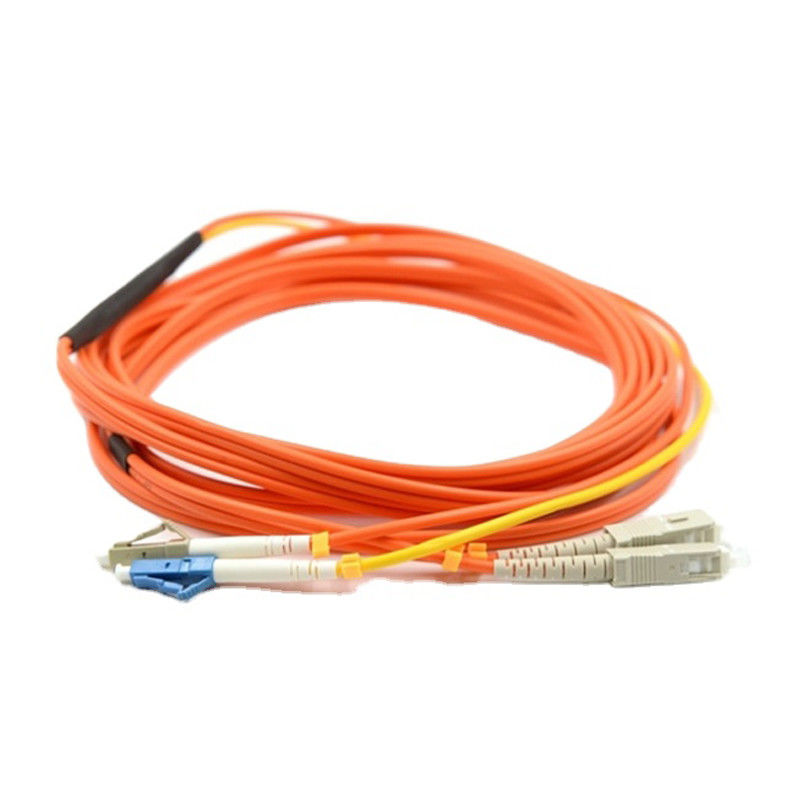

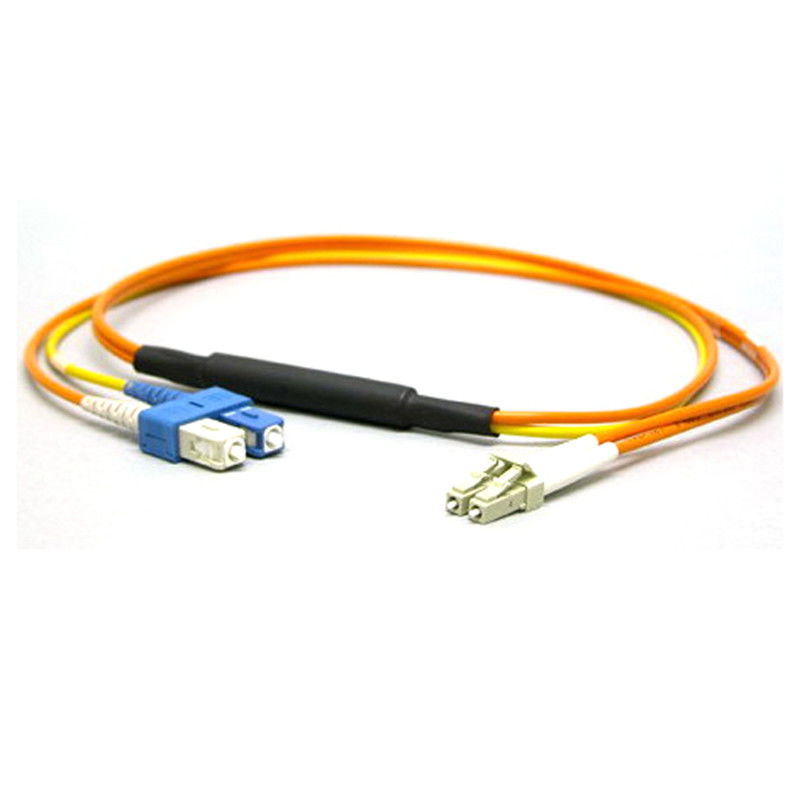

Этот двухшпиндельный гибкий провод состоит из соединителей на каждом конце с однорежимным смещением волокна к соединению многорежимного волокна в одном из 2 концов. Он уступчив со стандартом применения IEEE 802.3z. Этот гибкий провод необходим для того чтобы позволить - LX 1300 модулям приемопередатчика nm быть использованным для локальных сетей гигабита.
Гибкие провода режима подготовляя между 2 метрами и 5 метрами в длине. Она не практически для того чтобы иметь эти patchcords в длинах вне этих пределов.
Гибкий провод режима подготовляя исключает множественные сигналы.

Особенности

• Новообращенные Singelemode LC GBIC к мультимодному пульту временных соединительных кабелей SC

• 62.5/125 и 8.3/125

• Побежали локальные сети гигабита 1000Base-LX над MMF путем возмещать потерю сигнала

• Используйте приемопередатчики LC GBIC однорежимные на костяки многорежимного волокна с заливами заплаты SC

• Возмещает однорежимный старт лазера от центра многорежимного волокна

• Гарантия продолжительности жизни ограниченная

Как кабельное производство режима подготовляя
Потребность для этого подготовляя гибкого провода оптического волокна должна к однорежимной природе старта модулей приемопередатчика the-LX или длинн-волны (1300nm) используемых для локальных сетей гигабита.

Запускать однорежимный лазер в центр многорежимного волокна может причинить множественные сигналы быть произведенным которые смущают приемник в другом конце волокна.

В таком случае, гибкий провод режима подготовляя исключает эти множественные сигналы путем позволять однорежимному старту быть возмещенным далеко от центра многорежимного волокна.

Этот смещенный пункт создает старт который подобен типичным мультимодным стартам СИД. (см. диаграмму внизу)

Как установить кабель режима подготовляя
Если ваш переключатель гигабита LX оборудован с соединителями SC или LC, то пожалуйста быть уверенный соединить желтую ногу (однорежимную) кабеля с передайте сторону, и оранжевая нога (мультимодная) к получает сторону оборудования.

Необходимо, чтобы эта конфигурация была поддержана на обоих концах. Обмен передать и получить можно только сделать на стороне завода кабеля. (см. диаграмму внизу)

Спецификация
